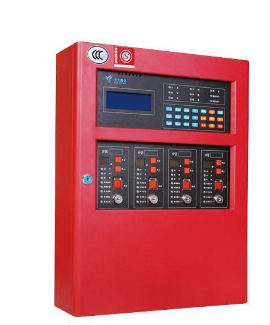

青鳥JBF5016氣體滅火控制器

一、青鳥JBF5016氣體滅火控制器功能特點

　　青鳥JBF5016氣體滅火控制器為壁掛式安裝，分別可完成多區的氣體滅火聯動控制。

　　可連接緊急啟停按鈕、手自動轉換盒、氣體釋放警報器、聲光警報器、輸入/輸出模塊等設備。

　　氣體滅火控制的延時啟動時間、啟動輸出時間均可調。

　　液晶顯示屏，中、英文界面切換，可顯示32字符16個漢字的地址中文注釋。

　　具備在線和離線聯動編程功能，同時支持U盤數據下載，調試方便。

　　無需增加聯網硬件可直接與北大青鳥JBF-11SF、51系列控制器進行聯網。

　　控制器具備檢修開關，可靠的保障了系統維護時的安全性。

　　超強的系統配套功能,具備多組無源信號輸入端，方便配接不同火災報警聯動控制器。

二、青鳥JBF5016氣體滅火控制器技術參數

三、青鳥JBF5016氣體滅火控制器外形結構及安裝

　　JBF5016氣體滅火控制器為壁掛式結構設計，可直接明裝在墻壁上。

四、青鳥JBF5016氣體滅火控制器端子接線示意圖

　　L+、L-：無極性回路總線，接聲光警報器、輸入/輸出模塊、緊急啟停按鈕、手自動轉換盒；

　　IN1、G：輸入端子1，外接無源輸入信號，用于報火警，需配接10K，1/4W終端電阻；

　　IN2、G：輸入端子2，外接無源輸入信號，用于報火警，需配接10K，1/4W終端電阻；

　　IN、G：噴灑反饋，接收鋼瓶壓力開關無源閉合信號，需配接10K，1/4W終端電阻；

　　C+、C-:噴灑啟動，控制電磁閥式氣體滅火裝置見下圖，需在終端配接終端組件；控制氣溶膠氣體滅火裝置見下圖，需在終端配接JBF5183氣溶膠控制接線盒；

　　24V、G：24V輸出，更大 輸出電流4A，現場聯動設備供電使用。

五、青鳥JBF5016氣體滅火控制器噴灑啟動輸出接線示意圖（控制七氟丙烷等電磁閥式氣滅裝置）

　　安裝注意事項：

　　每路氣滅控制輸出需在氣體滅火裝置端配接終端組件。（輸入：C+紅線連接主機噴灑輸出C+端子、C-黑線連接主機噴灑輸出C-端子；輸出端無正負）

　　JBF5014氣體滅火控制器每路氣滅控制輸出更大 電流2A，當受控設備功耗較大時需增加現場聯動電源和DC.24V中間繼電器。

六、JBF5016氣體滅火控制器控制氣溶膠氣滅裝置接線

　　安裝注意事項：

　　控制氣溶膠氣體滅火裝置時，需配接JBF5183氣溶膠控制接線盒，每只JBF5183最多可連接2臺氣溶膠滅火裝置。

　　輸入：端子（5、6）接C-；端子（7、8）接C+；輸出：端子（9、10）、端子（11、12）連接氣溶膠滅火裝置。

七、JBF5016氣體滅火控制器控制系統圖
