青鳥消防 JB-QB-JBF5012、JBF52S02 系列聯動型火災報警控制器依托自研朱鹮專用芯片搭建供電架構，是國內住宅、商業配套項目主流消防主控設備，嚴格遵循 GB4717-2024、GB17945-2010 國標設計，整機采用 AC220V 工業級主電 + 24V 鉛酸蓄電池備電自動投切方案，電源類故障占系統總故障 43%，集中表現為主電誤報故障、備電虧電告警、整機黑屏無法上電、充電回路失效四大類型。本文結合青鳥電源板專用電壓采樣回路、充放電智能管控電路的獨有設計特點，從硬件架構、故障誘因、分級排查工藝、全周期維保管控四個維度展開深度分析，建立適配青鳥機型的故障處置流程，為現場調試、故障搶修、年度消防檢測提供專業化技術支撐。

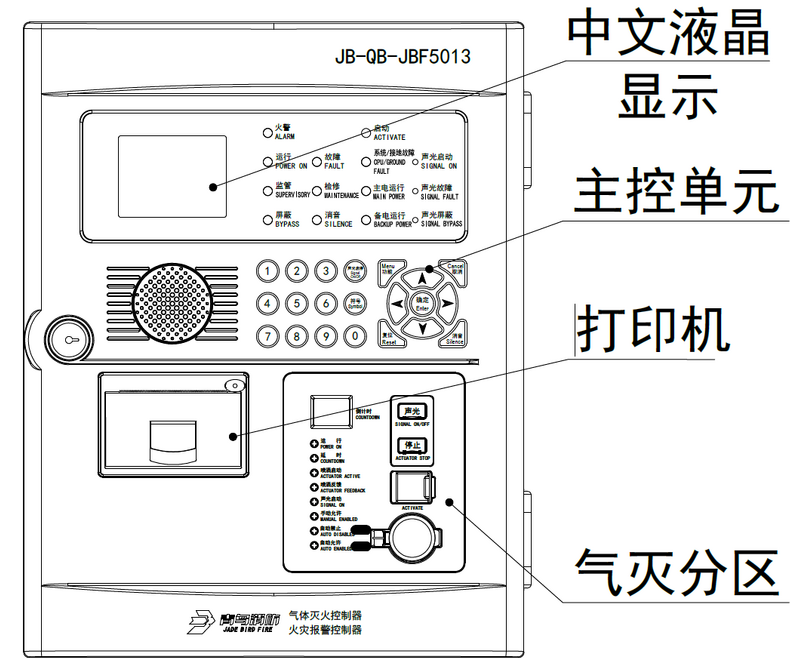

一、青鳥主機電源系統硬件架構特征
JB-QB-JBF5012 整機電源系統劃分為市電輸入防護單元、高頻開關電源板、智能充電管理模塊、電壓采樣檢測單元、多路穩壓輸出支路五大組成部分。AC220V 市電經 EMI 濾波、兩級熔斷器保護接入主電源板，穩壓后分五路獨立輸出：回路二總線 DC20~24V 供電、DC24V 聯動外控電源、主控板 + 5V 工作電壓、液晶背光 + 12V 電源、蓄電池浮充專用穩壓電源。青鳥區別于其他品牌的核心設計為內置獨立 AD 采樣電路，實時采集主電輸入電壓、蓄電池端電壓、各路輸出負載電流，采樣數據通過內部串行總線上傳 CPU，電壓偏離出廠閾值立即彈窗報故障；蓄電池由兩只 12V 鉛酸電池串聯組成 24V 備電組，標準浮充電壓 25.2~26.3V，主電斷電瞬間依靠?jī)?nèi)置繼電器實現無間斷切換備電，滿載設計續航不低于 8h。電源板集成過壓、過流、反接三重硬件保護，電池正負極反接、輸出短路時自動閉鎖輸出并上傳故障代碼。
二、三類典型電源故障成因深度剖析
（一）市電供電正常，主機持續上報主電源故障
故障特征：空開合閘、外線 AC220V 實測電壓 198~242V 國標區間，主機主電故障指示燈常亮，系統強制運行在備電模式。故障誘因分三層：其一，進線零線虛接、線徑選型偏小，電源輸入端壓降超標，欠壓保護電路啟動；其二，電源板整流器件、穩壓芯片老化損壞，空載電壓達標、帶載后輸出電壓跌落至 19V 以下，采樣回路判定主電失效；其三，AD 采樣信號線虛焊脫開，CPU 無法采集主電運行參數，出現無規律誤報故障，該隱性故障為青鳥機型高發通病，維保檢修極易忽略采樣線路排查。老舊項目受電網浪涌、雷擊沖擊，電源板元器件損壞概率遠高于新建項目。
（二）備電頻繁告警，斷開主電主機瞬間掉電停機
行業判定標準：?jiǎn)螇K 12V 蓄電池靜態電壓低于 11.8V、整組串聯電壓低于 21.5V 即報備電故障。故障誘因：一是蓄電池極板硫化、電解液干涸，常規鉛酸電池設計使用壽命 2~3 年，地下室高濕環境 1.5 年容量衰減至額定 60% 以下，滿電斷電續航不足 30min；二是智能充電管控回路故障，充電芯片失效無法持續浮充，蓄電池長期虧電欠壓；三是備電回路保險熔斷、電池接線端子氧化銹蝕，采樣端采集電壓異常觸發故障；四是機房溫濕度失控，環境溫度＞35℃加速電解液揮發，低溫＜5℃蓄電池內阻激增，充電效率大幅下降。
（三）整機黑屏無法開機，主備電均無法驅動主機
故障分級排查：外部故障為市電空開跳閘、進線熔絲熔斷、電源線接線端子燒蝕；一級內部故障為主電源功率板擊穿損毀，各路無電壓輸出；二級故障為主控板供電引腳斷路、背光驅動電路損壞，電源輸出正常但整機無顯示；蓄電池接線反接造成電源板保護鎖死，也是設備無法上電的常見誘因。
三、標準化分級檢修實操工藝
步：外線甄別測試，萬用表實測空開下端 AC220V 電壓，區分外線配電故障與主機本體故障，核查零火線無錯接、無虛接；第二步：空載分離測試，斷開全部外接回路總線、24V 聯動電源線，單獨上電測量各路輸出電壓，空載參數異常直接更換原廠電源板；第三步：蓄電池單體拆分檢測，逐只測量 12V 單體電壓，單只低于 11.8V 整組更換，銹蝕端子打磨鍍錫緊固；第四步：專項檢修 AD 采樣回路，緊固采樣線路焊點，比對實測電壓與主機采樣數值，偏差＞1V 即修復采樣線路。
四、預防性維保管控細則
環境管控：消防控制室溫度維持 18~28℃，相對濕度 40%~70%，地下機房配套除濕設備，避免電路板凝露腐蝕；
電池管控：每季度斷開主電開展 30min 深度放電試驗，電池使用滿 3 年統一批量更換，建立設備更換臺賬；
電網防護：市電前端加裝浪涌保護器，抑制瞬時高壓擊穿電源元器件；
年度保養：每年斷電除塵，緊固電源板、采樣板接線端子，校驗 AD 采樣精度。
青鳥系列主機電源故障多集中在采樣線路缺陷與蓄電池維保缺位，依托機型獨有 AD 采樣電路特征開展靶向檢修，可縮短 70% 故障排查時間，有效規避火災工況下主機失電癱瘓隱患。
