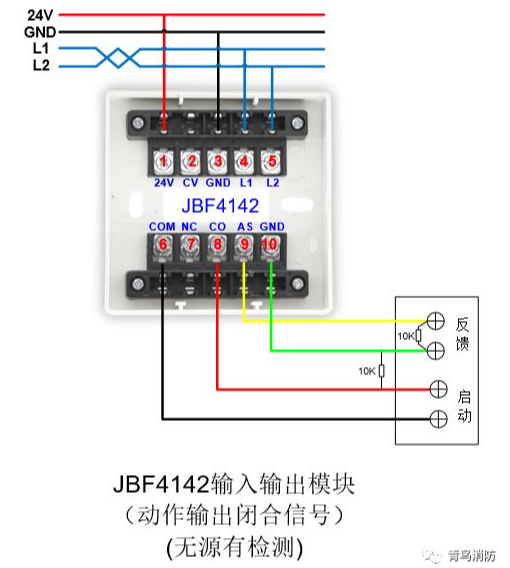

青鳥 JBF4142 有源 / 無源兩用輸入輸出模塊是排煙風機、防火卷簾、噴淋泵、信號閥等消防聯動設備核心控制元件，配套青鳥自研無極性二總線系統構成前端聯動網絡，項目運維中高發主機下發指令設備拒動作、設備動作主機無反饋、模塊批量離線、無火警誤啟動受控設備四類故障，占前端系統故障 56%。本文依托青鳥二總線電壓特性、JBF4142 模塊端子定義、10KΩ 反饋終端電阻配置標準，結合 GB50166-2019 施工驗收規范，從接線工藝、總線絕緣、參數設置、電磁干擾、編碼調試五個維度拆解故障誘因，配套標準化接線整改與現場調試方案，解決消防驗收與日常維保階段聯動失效難題。

一、青鳥二總線與 JBF4142 模塊核心技術參數

二、模塊與二總線四大典型故障機理

（一）主機下達聯動指令，受控設備無法啟動

1. 聯動 DC24V 供電異常：模塊 1、3 端子電源線斷線、正負極接反，大型綜合體分區聯動電源容量不足，多模塊同步啟動時線路壓降＞3V，末端模塊供電低于 20V 無法驅動繼電器；

2. 輸出模式跳線錯誤：風機、卷簾控制柜為無源控制回路，未將 CV 端子懸空切換無源輸出，直接 24V 接入控制柜端子造成回路短路保護停機，未加裝中間繼電器是施工高頻失誤；

3. 主機編程失誤：聯動公式未錄入探測器、手報與模塊聯動邏輯，模塊被人為屏蔽、系統自動聯動切至手動禁止，火警觸發后主機不輸出啟動指令。

（二）現場設備完成動作，主機無反饋回傳

（三）二總線短路 / 絕緣偏低，回路設備批量離線

1. 總線相間短路：金屬管口毛刺割破線纜絕緣、接線盒線頭剝線過長裸線搭接，回路電壓驟降至 5V 以內，回路板過流保險熔斷，全回路設備離線；

2. 總線對地漏電：吊頂鋼釘刺破導線、地下管溝積水浸泡線纜，總線對地絕緣低于規范 3MΩ 閾值，回路保護啟動分段斷開線路，設備隨機離線；

3. 線纜選型不達標：采用普通平行線替代阻燃雙絞線，抗干擾能力差，陰雨天氣受潮漏電，設備通訊時斷時續。

（四）電磁干擾誘發模塊無規律誤動作

三、標準化整改與現場調試方案

1. 接線整改細則

2. 編碼與聯動調試規范

3. 總線絕緣管控

四、分級維保要點
