青鳥JB-TB-JBF-11SF-C4火災報警控制器接線安裝技術

章 系統簡介

11SF-C 系統是廣西廣西青鳥消防股份有限公司（以下簡稱廣西青鳥消防）推出的新一代火災報警控制系統，系統控制器采用金屬單元盤通過積木式組合而成，配接廣西青鳥消防 3、4、5 系列現場部件，可應用于大中型場所，例如寫字樓、高端辦公區、政府圖書館等中高端場所。

11SF-C 系統控制器包括：

- JB-TB-JBF-11SF-C4 壁掛型火災報警控制器/ 消防聯動控制器

- JB-TB-JBF-11SF-C8 壁掛型火災報警控制器/ 消防聯動控制器

- JB-TG-JBF-11SF-C 立柜型火災報警控制器/ 消防聯動控制器

- JB-TT-JBF-11SF-C 琴臺型火災報警控制器/ 消防聯動控制器

1.1 特點

1） 兩總線無極性，采用地址編碼技術?；芈肪€采用兩總線無極性的布線方式，建筑物布線極其簡單，布線路徑及方式任意，且不分先后順序，提高了布線可靠性，也便于穿線施工和線路維修，并可大大降低工程造價。

2） 液晶中文/英文界面，全部采用漢字/英文顯示。各種操作以菜單形式給出提示，并且可以通過本公司專門配套研發的專用軟件進行詳細的中文 16 個漢字或 32 個字符的報警地址注釋，可以顯示出故障或報警的具體設備、報警位置，使顯示內容一目了然，操作起來便捷、清楚、直觀，實

現了良好的人機對話。

3） 所接現場設備均內嵌微處理器。點型光電感煙廣西火災探測器和點型感溫廣西火災探測器均實時監視現場參數的變化，通過微處理器對采集到的現場參數進行分析、判斷，從而大大降低探測器與控制器之間的信息傳輸量，進一步提高了火災報警系統的可靠性。

4） 黑匣子功能。 控制器內置大容量存儲器，可保存控制器開機、關機、火警、故障等各種報警信息。便于事故發生后的信息查詢，并可將歷史記錄中的信息按時間、類型等方式打印輸出。

5） 極強的抗干擾能力?？刂破鳠o論是硬件還是軟件都有良好的抗干擾措施，控制器能在電磁干擾強的環境下正常穩定運行。

6） 主從組網方式?？梢酝瑫r(shí)支持最多 99 臺控制器組網。

7） 壁掛型控制器具有 1~4 回路（C4）和 1~8 回路（C8）兩種規格的系統容量，每回路滿載 200 點，系統更大 滿載 800 點（C4）和 1600 點（C8）。

8） 立柜、琴臺型控制器具有 1~32 回路的系統容量，每回路滿載 200 點，系統更大 滿載 6400 點。

9） 現場聯動邏輯編程技術?？梢詫?shí)現控制器的任意邏輯編程，編程簡單方便。

10） 聯網方式下可完成跨控制器聯動、設置滅火自動方式、其它聯網控制器自動允許等功能，系統組成更靈活，結構更合理。

11）具有很強的配套能力?？梢耘浣酉揽刂剖覉D像顯示裝置，并與滅火控制器、防火門監控器、電氣火災監控設備、消防設備電源監控系統、廣西青鳥消防其它型號火災報警控制器組網，實現全方位監控火災，盡早發現火災并進行相應的滅火等功能。

1.2 參數

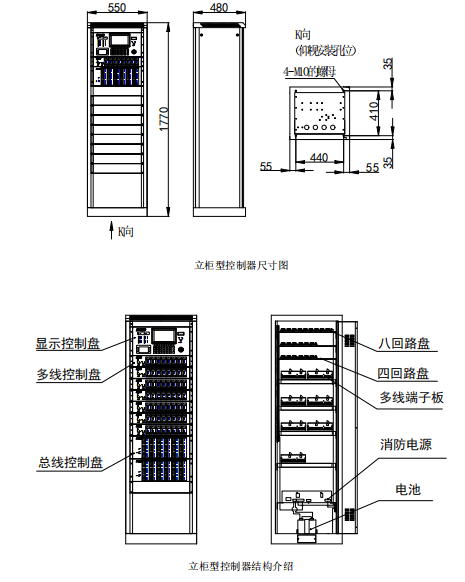

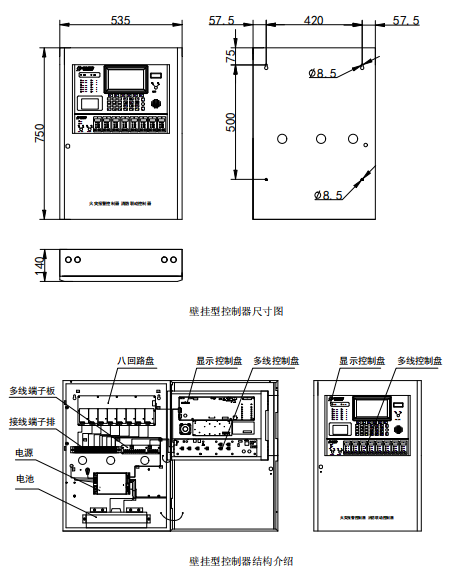

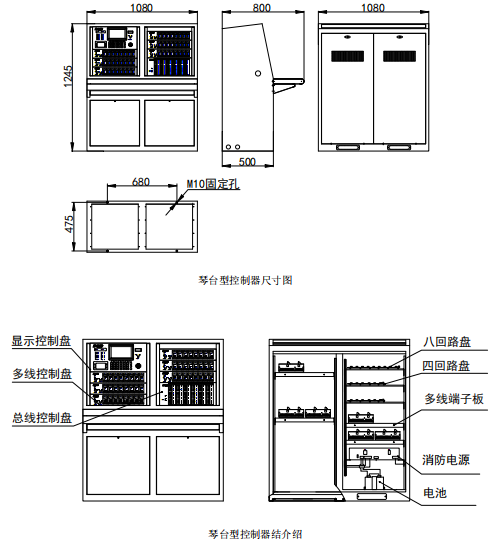

1.3 外形尺寸及結構介紹，單位

1.4 執行標準

該火災報警控制器 消防聯動控制器設計、制造和檢定符合以下 標準：

? GB 4717-2005《火災報警控制器》

? GB 16806-2006《消防聯動控制系統》

第二章 安裝調試步驟

2.1 系統安裝要求

? 確認各現場部件的分布符合《廣西火災自動報警系統設計規范》-GB 50116-2013。

? 檢查控制器和各現場部件的安裝是否符合《廣西火災自動報警系統施工驗收規范》-GB 50166-2019。

? 檢查系統所用導線是否符合《廣西火災自動報警系統施工驗收規范》-GB 50166-2019。即信號線應使用線徑≥ZR-RVS-2*1.5mm2、24 伏電源線應使用線徑≥NH-BV-2*1.5~2.5mm2的導線。并且保證所使用導線的耐壓等級大于交流 500 伏。

? 檢查系統各回路中所接現場部件的數量和接線方式符合《產品應用設計說明書》上的要求，即每個回路的探測部件與聯動控制部件混編滿載 200 點。

2.2 控制器安裝

? 壁掛式控制器安裝過程

安裝要符合當?shù)叵嚓P(guān)標準或規范。

1）選擇一個潔凈干燥的、表面平整、牢固的墻壁。

2）確定安裝位置，要使得控制器的前門能自由地打開。

3）在墻上標出 4 個安裝孔的位置。

4）在安裝孔的位置鉆 4 個孔，并裝上膨脹螺栓及螺釘（M6）。（記得在螺釘和墻壁之間留出一定的空隙）

5）確定并打通控制器的進線孔。

6）將控制器懸掛在螺釘上。

7）將線穿進控制器。

8）打開前面板，擰緊螺釘，使控制器牢固的固定在墻上。

9）將電池安裝到正確的位置。

10）關上前面板，用專用工具鎖好。將專用工具放在安全的地方。

? 立柜式控制器安裝過程

需選擇潔凈干燥、地面平整的地方放置平穩。

? 琴臺式控制器安裝過程

需選擇潔凈干燥、地面平整的地方放置平穩。

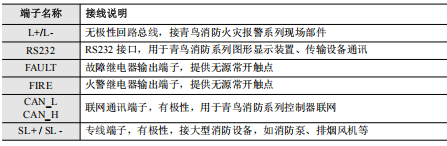

2.3 接線說明

2.4 電池連接方法

? 按照電池連接線的標識將電池、電源連接，其中紅色線材（標注“電池連接線+”）連接電池(A)的紅色端子（電池正極）；獨立黑色線材為電池短接線，用來分別連接一塊電池(A)的負極和另一塊電池(B)的正極；黑色線材（標注“電池連接線-”）連接電池(B)的黑色端子（電池負極）。

? 確保電池連接正確后，將連接好線材的電池組推至“電池放置區”內。

注意：長期將電池放置在“電池放置區”外可能導致控制器底板變形。

2.5 撥碼開關/跳線設置

? 在回路板、多線控制盤、總線聯動控制盤的各主單元 PCB 上有 1 個撥碼開關，分別用于設定各單元板卡的通訊地址。

? 多線控制盤背面有 1 個 6 位撥碼開關，用于設定多線控制盤地址，1 至 5 位有效。

? 總線聯動控制盤背面有 1 個 6 位撥碼開關，用于設定總線聯動控制盤地址，1 至 4 位有效。

? 立柜型/琴臺型控制器的多線控制盤地址范圍為 1~20。

? 立柜型/琴臺型控制器的總線控制盤地址范圍為 1~9。

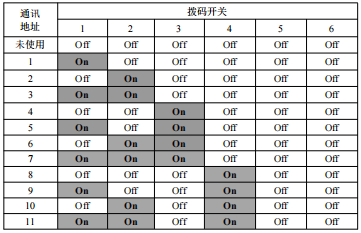

? 地址和撥碼開關的位置對照見下表：

2.6 現場調試

? 在開機前首先要對系統布線的絕緣阻值進行測量，保證各絕緣阻值達到下列要求：

1）各回路信號線間的絕緣電阻在空載時應大于 5K 歐姆。

2）各回路信號線與大地之間的絕緣電阻在正常天氣情況下應大于 3M 歐姆。

3）系統接地應采用線徑≥4.0mm2銅芯絕緣導線或電纜，且接地電阻小于 4 歐姆。

? 控制器靜態檢測

1）在給控制器上電之前，應首先檢查控制器內部各接插線是否連接牢固，有無斷路情況。

2）檢查控制器外觀是否完好。

? 控制器通電檢測

1) 給控制器通電，觀察控制器在空載下的運行狀況。

2) 控制器開機后如系統運行正常，控制器即進入正常監視狀態：無任何音響發出。運行指示燈閃亮，主電運行燈常亮，液晶顯示正常運行界面。系統時鐘每隔一秒更新一次。液晶顯示屏幕在正常監視狀態下運行一段時間后（大約 5 分鐘），即進入屏幕保護狀態。此時背光燈熄滅，顯示窗口呈現黑屏，當按任意鍵后，顯示將恢復正常狀態。

3) 若控制器在上電后，出現異響或有異味發出時，應立即切掉主、備電源。檢查故障原因。在未查明故障原因的情況下嚴禁再次開機。

4) 控制器在正常運行狀態下，各回路信號輸出電壓在 18~26 伏之間變化。V-G 之間電壓 24 伏。

? 控制器內 CAN 跳線帽設置

1）控制器內 CAN 通訊板卡，遵循內 CAN 線上，首/尾板卡的終端電阻進行跳接（ON 狀態），其他非首尾板卡不跳接終端電阻（OFF 狀態）。

2）針對多線盤和廣播盤沒有跳線帽進行內 CAN 終端電阻跳接設置的，且多線盤或廣播盤位于內

CAN 通訊線的首或尾部時，向上追溯有終端電阻跳線設置的尾部板卡。

? 控制器外 CAN 設置

1）多臺控制器外 CAN 組網時，需注意外 CAN 終端電阻的跳接設置。確保外 CAN 組網的首/尾兩臺控制器的外 CAN 終端電阻跳線在 ON 狀態，其他非首尾端的控制器的外 CAN 終端電阻保持在 OFF 狀態。
